Quomodo tabulae panni wired?

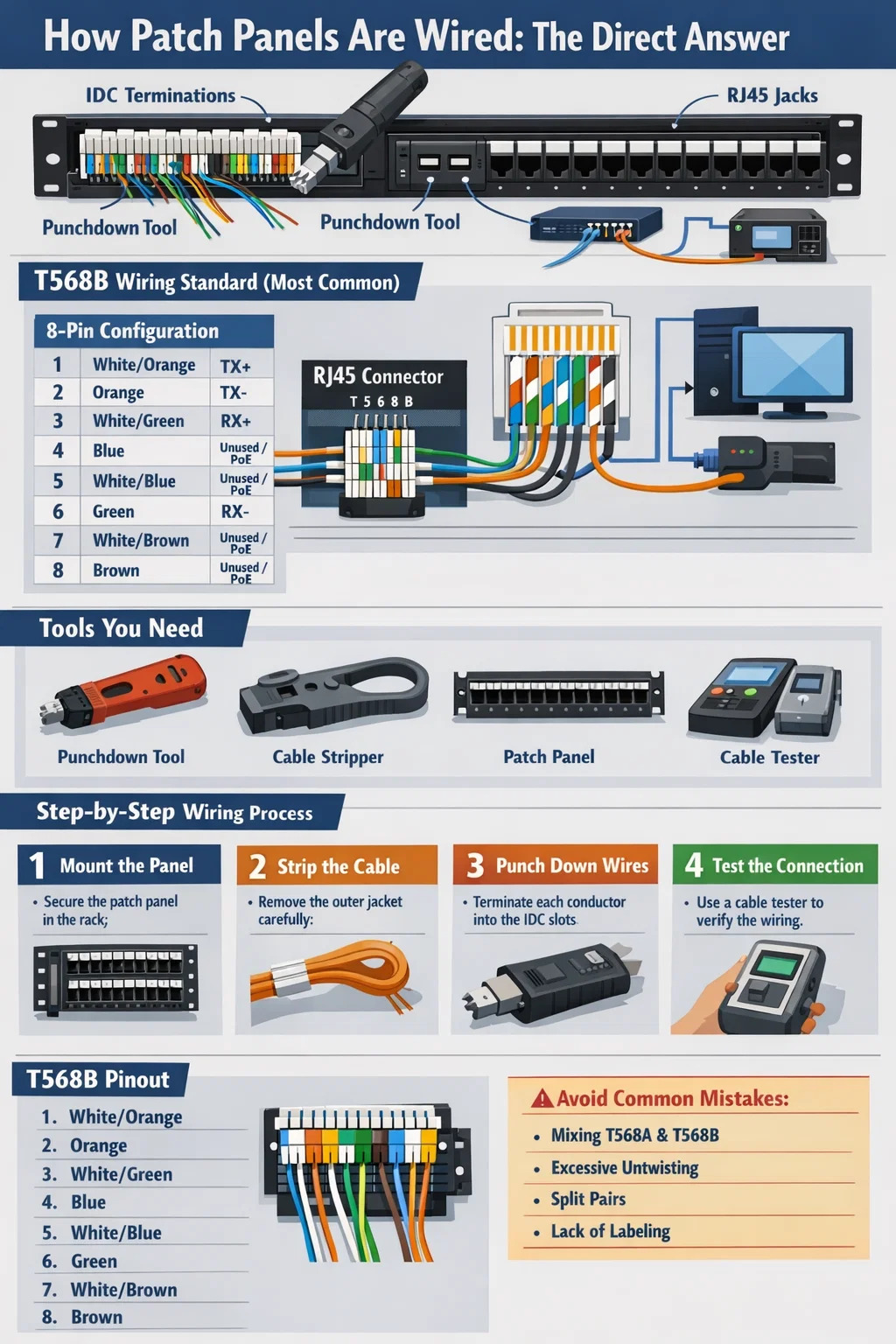

Quam Patch Panels sunt Wired: The Direct Answer

A network panni rudis panel filum aeneum singulos conductores termineto ex cabling structo in posteriorem tabulam incurrit utens ferramento ferramento, qui sequitur vel T568A vel T568B signum wiring. Singuli octo conductores in Cat5e, Cat6 vel Cat6A funis sedet in IDC color-coded (Insulation Displacement Connector) socors in dorso e tabulae panniculi portus. Cum impugnamur, frontem tabulae jackas lapideas RJ45 exponit, permittens breves funes sarmentorum ad connectendum apparatum ad virgas, iter, vel alias machinas retis.

Tota tabula commissurae in retis eculeo destinata est ut punctum fixum, constitutum, pro fune horizontali currit, substructionem tuam servans et mundam facit et movens, addit, et mutas facile sine motu permanentis cabling post parietes. Maxime professionales institutiones uti T568B ut default wiring vexillum licet T568A sub certis signis ad regimen aedificiorum requiratur. Quae res maxime est constantia — numquam eadem transversa signa miscent.

Intellectus T568A et T568B signa Wiring

Priusquam unum filum attingas, duo signa wiring transversa fere omnia in mundo structa fixa debes intelligere. Ambo T568A et T568B omnes octo conductores in fune catto — quattuor paria utuntur — sed in dispositione paria lutei et viridis in paxillos 1, 2, 3, et 6 differunt.

T568B Pin-Out (Communissima in America Septentrionali)

T568A permutat paria aurantiaca et viridia, alba/virides in paxillo 1, viridis in paxillo 2, albi/aurei in paxillo 3, aurantiaco in paxillo 6. Quae differentia functionis inter utrumque nulla est pro rectis per nexus — tantum refert ad retinacula transversalia, in quibus unus finis T568A utitur et alter T568B utitur. - Gigabit Ethernet and 10GbE, omnia quattuor paria data simul quam ob rem in uniuscuiusque paris integritate perplexum conservandum usque per punchdown est critica ad insignem integritatem celeritates altas.

Tools and Materials you need before Satus

Irruit in tabellam commissuram terminationem sine instrumentorum dextrarum nexus incertos producentes quae test nexus fundamentalis transeunt sed sub onere retis reali deficiunt. Hic omnia tibi necessaria sunt in consilio antequam unum funem per parietem trahas.

• CX ferrum punchdown instrumentum - Qualitas instrumentum impulsum cum apta vi occasus. Minimum vis pro sessio initialis, vis alta pro terminatione finalis. DENS Networks et Paladinus Instrumenta utraque certas optiones in $25-$60 range faciunt. Vitare viles versiones non notae quae IDC contactum resiliunt.
• Cable DENUDATOR - Dedicatum rotundum DENUDATOR ad laminam retis funem, non multi-instrumentum cistam dromonis. Vis tunicas exteriores removere sine commodo conductoris velit. Quisque in conductore velit impedimentum anomaliae causat quae ostendunt quasi detrimentum reddere defectibus in fune certificati.
• Retiacula panni rudis tabula - 24-portus vel 48-portus 1U tabulata sunt regulae in plerisque officinarum. Tabulae cat5e ad 1Gbps tractant. Tabulae cat6 1Gbps in 250MHz aestimantur et 10GbE in brevioribus distantias sustinere possunt. Tabulae cat6A currunt 10GbE ad plenum 100 metrum currit in 500MHz.
• Cable procuratio talea vel D-anulum - Hoc in equuleo unitatis directe supra vel infra tabulam affige. Sine contentione subsidio ac funis administratione, inmittit panel portus experiuntur accentus mechanicos qui IDC contactum decedit super tempus.
• Cable probator vel certifier — Praecipua continuitatis probator sicut Klein Tools VDV526-100 (~$30) confirmat map rectitudo filum. Pro institutionibus professionalibus quae certificatione TIA-568 indigent, a DENS DSX CableAnalyzer vexillum industriae est, sed aliquot milia dollariorum constat - plurimi redemptores has pro usu speciali usui proiecerunt.
• Permanens titulus ac titulus factoris - Label omnem portum antequam terminetur. Retrahens post factum miserum laborem et inducit ad errores documentorum.
• Velcro funem necessitudines - Numquam uti ligaminibus avi in retis funem. Praestricti rar vincula geometriam deformant funes, et par geometriam mutant, quae altum frequentiam perficiendi abducit. Velcres loris admittunt commensurationem, nec funem urgent.

GRADATUS: Quomodo filum a Network Patch Panel

Sequens processus applicatur ad vexillum 110-style punchdown commissuras panel — typus in omnibus fere commercii Cat5e, Cat6 et Cat6A officinarum. Clavi styli modulares tabulae eandem conductorem sequuntur logicam terminationem, sed utuntur singulae tunicae clavicularii amovibiles loco fixi formae posterioris.

Step 1 - Mount the Panel and Plan Your Layout

Ascende commissuram tabulae in eculeo ante currendo ad aliquem funes. Cavea utere nucibus et cochleis apta ad genus eculei tui — maxime norma 19-inch tormenta utuntur 10-32 vel 12-24 filo. Digitus stricta satis est; solutam panel tremit et extollit terminationes super vicis. Pone portum tuum numerum schema nunc. Communis accessus est ad numerum 1-24 portus relictus ad dextram in una tabula, cum locus physicae vel guttae locus documentis in programmatis expansione vel funiculi administratione per diem unum.

Gradus II - Route cables et discede Adaequatum Service Loop

Trahere funem horizontalem per ductum vel funem ferculum tuum et in eculeum decurrit. Aliquam servitium ansam saltem 12-18 pollices remissae ad commissura panel finem. Haec remissa duobus propositis inservit: sinit te reterminare funem, si portus sine spatio breviore deficit, et mechanicam intentionem in punchdown iunctio minuit. Numquam fune trahere ita strictum ut nulla remissa in puncto terminationis habeat — Communis hic error est in DIY institutionibus quae contactum defectibus mensibus post efficit ut cyclos thermas aedificant.

Gradus III - nudaveris exterioris Jacket

Utere fune DENUDATOR ad removendum circiter 1.5 ad 2 pollices iaccam exterioris a fine cuiusque funis. Ustulo iaccam cum DENUDATOR, ferramentum circa funem semel gyra, deinde iaccam delabi. Inspice omnes octo conductores pro quibusvis cornibus in singulis velitibus. Nulla consequat accumsan in conductor causam par-to-par crosstalk qui fit detectable in Gigabit speeds. Si videris aliquem, finem resecare et iterum spoliare — conductor laesum noli terminare.

Gradus IV - Solve et sede conductores

Solvunt singulae binae tantum satis ut ad designatam IDC socors in commissura panel. TIA-568 SIGNA MAXUMUM 0.5 inches (13mm) pro Cat5e and 0.375 inches (9.5mm) for Cat6 . His limitibus excedens funem proximi (Near-End Crosstalk) cedit. Uterque conductor in socors color-coded in tergo e tabulae commissurae portus ponet. Socors color coding in tabula aequabit vel T568A vel T568B — multae tabulae ostendunt utrumque codicem coloratum iuxta latus, intitulatum A et B. Elige rectam partem pro signo electo et pono quemlibet conductorem secundum. Ductor hac in scaena plene impelli non indiget — instrumentum hoc facit punchdown.

Gradus V - Punch Quisque conductor

Pone 110-ferrum ferramenti super conductor in socors. Lamina duo latera habet — unum excessus conductor secat et non unum. Pars secans debet faciem externam (ab corpore panel) ita ut cauda filum excessus ut sedes conductor incisum est. Firmiter et obnixe percutite instrumentum. Quale impulsum punchdown instrumentum strepit sonore cum ignes. Non uti solus vel non-ictum instrumentum ad torcular conductores in IDC foramina - ferrum IDC conductor velit transfigere in uno motu moderato ad nexum gas- strictum, corrosion resistentem creandum. Conductor lente pressus consequitur in summo resistentiae nexu qui intermittas deficiente.

Octo conductores in singulis portibus iterare. Quod cum factum est, quisque conductor caudam ruborem IDC truncum nitide ornandum esse debet, et nulla cuprea nuda extra foramen visibilis esse debet.

Gradus VI - Applicare Cola Solamen et cable Management

Pleraque tabulae commissurae includunt plastic contentionem subsidio vectis vel funis ligamen ancorae puncta in tergo. Iter unumquodque funem terminatum per bracket inanis levamen et securum illud cum velcro ligamine. Funem satis tutum esse debet, firmam trahito in fune vim mechanicam ad terminationem punchdown non transmittere. In eculeo posteriorem eculeo eleganter cinge funes et eos in canalem administratione funem deduce. Pauper funem coluisse causam principalem reterminationis vocat — anulos, qui emissi sunt, tandem snagged, yanked, vel ab aliquo laborante in eculeo contorti sunt.

Step VII - Test Omnis Portus

Remulco mittente mittente unitas ad portum anteriorem RJ45 et receptaculum remotum ad extremum currendi eiusdem funis (ad murum laminam vel exitum). Filum currunt in tabula test. Probator confirmabit omnes octo conductores ad paxillos rectos connecti nullis apertis, brevibus, paria transversa, paria divisa vel paria transposita. Discidium par — ubi duo conductores e diversis binis ad eandem RJ45 slot positis iunguntur — continuum experimentum fundamentalem transit sed in celeritate maxima deficit quia signum differentiale par fractum est. Proprium filum tabula test capere scindendum paria.

Repeciare Panel genera et cum ad usus quisque

Non omnes tabulae network panni rudis eodem modo sunt iunctae, quia non omnes tabulae eadem terminatione architecturae utuntur. Intellectus differentiarum adiuvat ut tabulam rectam eligas ad institutionem et quaestiones compatibilitas vitandas.

CX Stylus Fixarum Punchdown Panels

Hoc est traditum et frequentissimum genus. Tergo tabulae est fixa stipes plasticae cum IDC foramina pro singulis octo conductoribus per portum, ordines colorato-codedi dispositi. Terminatio permanens est - si unius contactus IDC portus deficit, portum illum reponere non potes quin totam tabulam reponat. Hae tabulae viles sunt, cum tabulis 24-portibus Cat6 typice $ 20-$50 constant, et certissimae sunt cum recte terminatae. Electiones rectae sunt ad officinas crepidines maxime permanentes structas.

Keystone Modular Patch Panels

Tabulae keystones sunt tabulae faceplae vacuae quae singulatim tunicas clavis lapideas terminatas accipiunt — eiusdem generis in parietibus decursibus adhibitis. Quisque portus separatus in modulo franguntur. Maior utilitas est ut singulae portus sine limitibus adjacentibus portibus restitui possint. Permittunt etiam tabulas mixtas medias — nonnullas foramina cum Cat6A jackas angularis frequentare potes, alias fibra LC coniugationes, et alias blank insertas, omnes in eadem facie tabula. Mercatura-off pretium per portum altior est et paulo plus variatio in qualitate Jacki trans tabulam, si artifices Jackes differentes adhibentur.

Angulus et Flat Patch Panels

Vexillum tabulae commissurae suas RJ45 praebent portus in plano versu horizontali versus rectum ante. Tabulae commissurae angulatae - interdum dictae sunt tabulae cardinatae vel adductae — angulus anterioris portus faciem deorsum, fere ad 15 vel 45 gradus. Hoc facilius efficit funes in eculeo denso coniungi et meatum panni ambitus ubi funis administratio stricta est. In a plene populosa 48-port 1U tabula plana, perveniens portus in ordine postico cum fune commissura postulat fundere funem in modo quo iungo RJ45 extollit. Tabula rectangula reducit quae flectunt radium accentus. Summus densitas installat cum 48 vel plures portus per eculeum unitatis beneficium significanter ex tabulis angulatis.

Fibra Optic Patch Panels

Tabulae panni fibrae sunt fundamentaliter diversae a tabulis aeneis. Terminationes punchdown omnino non utuntur. Sed fibrarum opticorum connexiones — LC, SC, ST, vel MPO, vel ut pigtails praeterminatis, quae fusione-displicatae sunt ad fila fibra intra tabulam ineuntes, vel ut reta praeterminata quae in chassis deprimuntur. Corpus tabellae habitationi tutelae ad fines fibrae praebet et aggerem ad adaptatores iuncturas, quae rudentes commissuras coniungere permittunt. Fibra purgatio connexiones cum instrumentis propriis IEC 61300-3-35 obsecundantia, ante quamlibet nexum mandatum est — contaminati fibra incipiunt, insertionem faciunt iacturam quae totam dispendium globorum nexus excedit.

Cat5e vs Cat6 vs Cat6A Patch Panels: euismod Varietas

Categoria Funem inaugurare instituis categoriae panni rudimenti quam tibi opus est. Permixtis categoriis - exempli gratia, insertis funem Cat6 sed terminantem in tabulam commissuram Cat5e - totum canalem ad Cat5e perficiendum limitat. Quaelibet pars in canali scopo categoria scopo vel excedere debet.

Tabulae commissurae cat6ae corpore maiores sunt quam tabulae Cat5e vel Cat6, quia funes Cat6A significanter crassiores sunt — typice 7—8mm diametri exterioris versus 5-6mm pro Cat6. A Cat6A 24-portus panel saepe aequivalentiam 1.5U eculei realis spatium occupat, ob funem additi administrationis exigendi in tergo. Cogitas te eculeo layout secundum.

Quam Patch Panels Iungo ad SWITCH et finem machinae

Ipsa tabula commissura nullum mutandi vel excitandi facit. Est mere passiva terminationis et punctum connectens crucis. Intellectus quomodo sedet in via retis manifestat cur res proprias wiring tam.

Alveus integer a retis transibit ad workstation vel IP camera, ut sequitur:

1. Network switch portum → brevis commissuram cable (typice 1-3 pedes) → commissuram panel ante RJ45 portum
2. Patch panel IDC terminationem → funem horizontalem per muros currunt / laquearia / aquaeductus
3. Funis horizontalis run → murus exitus RJ45 Jack (vel superficiei montis arca)
4. Murus exitus → brevis commissura cable → finis fabrica (PC, phone, AP, camera)

TIA-568 maximum vinculum permanentem definit (a panel commissurae IDC ad murum exitum IDC) as XC metris , reliquis 10 metris per omnes funiculos in canali collocatur ad maximum canalem totius 100 metrorum pervenire. Plus 90 metra in cursu horizontali est signa violationis quae temere defectiones ad Gigabit celeritates efficiet etiam si fune probata in inferioribus frequentiis munda sunt.

Funes commissurae transitum ad tabulam connectentes, et murum exitum ad fabricam, categoriam canalem etiam aequare debent. Usus Cat5e cable in alveolo Cat6A facit bottleneck in illo puncto specifico in canali. Semper utere categoriis aestimatis funes commissuras quae aequant cabling horizontali tuo inaugurato.

Commune Wiring Erroribus et quomodo vitare eos

Campus experientia ostendit eosdem errores apparentes saepe in panniculis officinarum panniculis, a parvis domiciliis ad magnum inceptum aedificatum. Sciens quid observare servat horas fermentum.

Mixtio T568A et T568B in eodem Run .

Si tabulae commissurae ad T568B usque ad T568B filum et murum exitum ad T568A finem facis, funem transversalem ignorantiam creasti. Virgulae modernae cum Auto-MDIX saepe compensare possunt, sed hoc non pro omnibus machinis praestatur, et confusionem in futura conservatione creat. Omnis funis currit eodem modo ad utrumque utendum.

Nimia dissonantiam binorum

Haec est error frequentissima effectio turpium. Paria distantes plus quam permissa distantia trahentes ut facilius in IDC foramina sedere faciant reiectionem crosstalicam destruunt quam par tortuosum geometriae praebet. In 100MHz hoc saepius latuit. At 500MHz (Cat6A), defectis causat. Detorquere ad intra 13mm IDC pro Cat5e et 9.5mm pro Cat6 et supra.

Discidium bina

Discidium par fit cum, exempli gratia, conductor albus/viridis in socors 1 paxillo ponitur, sed conductor viridis in paxillus 4 socors loco acus ponitur 3. Ductores ex diversis paribus sunt. Praecipua continuatio probatoris hoc modo recto ostendit - omnes octo fibulae connexae apparent. Sed tabula propria probator filum bipertitum detegit, quia aequilibrium electricum metitur. Discidium paria gravia crosstalk quae omnino destruit Gigabit perficientur quamvis simplex nexus levis viridis appareat.

Pauperes Strain Relief

Rudentes laxati post tabulam commissurae erunt, in evulso, extrahantur, et ab aliquo in eculeo laboranti contorti erunt. Unum acutum trahere in fune non contento, potest satis facere terminationem punchdown discutere ad nexum intermittentem, unum e vitiis durissimis indagare, quia apparet et evanescit cum vibratione et temperatura mutationibus.

Nulla Documenta

Tabula commissura distenta est utilatate temporis bomb ad administratores retis futurorum. Sine map-a portu-ad-situm, omnis motus vel fermentum sessionis requirit funem ducens physice. Label omnis panni tabulae portus et omnis funis in utraque parte ante eculeum occlusum est. Utere congruenter conventiones nominatio — tabulatum, locus numerus, numerus exitus — et rursus documenta in retis administratione ratio vel etiam in propagatione communi.

Repeciare Panel Wiring in Verus-World Missiones

Principia quae supra universaliter applicant, specifica autem accessus secundum institutionis magnitudinem et rationem variat.

Parvum officium vel domus officium PRAEFIXUS

Typical SOHO setup ut involveret 12-portum vel 24-portum Cat6 panni panni in parvo eculeo muri-montis, cum fune decurrit ad 6-12 murum decursibus per spatium. Totalis funis longitudinum currunt typice bene sub 30 metris, ergo cat6 plusquam sufficiens est. Unius 8-portus seu 16-portus transitum a fronte tabulae coagmentatum est. Totum consilium - inter artem, funem per parietes currens, terminans, tentans - accipit unum hominem peritum circa 4-8 horas ad X-portum institutionem. Materiae sumptus pro hac scala dure decurrit $80-$ 200 USD pendentia fune et qualitatis ferrariae.

Enterprise Solum Distributio

In commercii aedificatione, locus telecomes (TR) in unaquaque tabula typice domos habet 2-post vel 4-post eculeum cum 2-4 tabulatis panni 96-192 totalibus portubus, omnem funem horizontalem pascens ad solum decurrit. Hae tabulae connectunt per funes commissuras ad unam vel plures virgas accumsan accessus. Virgae uplink per fibra vel 10GbE aeris ad iacum distributionis transitum in praecipuo loco dato. Proiectum cabling structum huius scalae pro uno 10,000 sq ft pavimento involvere posset funes 150-200 currit, quae omnia probentur et documenta sunt ad signa canalis perficiendi TIA-568 ante acceptationem. Sumptus typicus in hac magnitudine iugis ab $15,000 ad $40,000 USD pendentes in categoria fune, locales rates laboris, et aquaeductus requisita.

Data Centre Top-of-Rack Patching

In centrum datae, tabulae commissurae saepe structuris retassis et funibus truncorum structuris substituuntur. Prae-terminatae MPO truncos fibra connectunt ordines eculei per funem capitis fercula, in modulorum cassette fibrarum terminantium, qui LC portus in fronte tabulae 1U gb. Hic aditus permittit totum 12 vel 24-fibrarum truncum cum uno trahere et uno impulsu in cassette explicari, dramatically reducere institutionem temporis in ambitus altitudinis densitatis. Pre-terminatae fibra ecclesiarum sunt officinas probatae et certificatae , periculum campi errores terminationis subtrahas in ambitibus ubi tempus downimum milia dollariorum per minutas constat.

Sustineat et Troubleshooting a Wired Patch Panel

Cum tabula commissura est wired et certificata, sustentatio permanens minima est - sed nulla non est. Connexiones corporis per tempus oxidationis, vibrationis, et accentus mechanicae e repetitis insertionibus ac remotionibus funem deducunt.

• Repone rudentes, non tabella terminationes, cum portus deficit. In pluribus casibus, portus mortuus est funes sarcinis laesus vel portum transitum laesum - non incassum punchdown terminationem. PERMUTO panni rudis prima. Si dilabi problema sequitur, dilabi repone. Si problema portum sequitur, experire portum transitum alium antequam terminationem commissurae tabulae condemnet.
• Pulverem portusque insuetos habeto. Pulvis cumulus intra RJ45 jacks - praesertim in ambitibus cum filtratione aeris pauperis - contactus resistentiae auget per annos. Portus blank inserta vilia sunt et hoc omnino prohibent. Vasa 100-porti blank inserta fere $8-$12 constat et in quolibet portu insueto ex die uno institui debet.
• Re- tium post aliquod opus corporis circa equuleum. Quando aliquis operatur in vel circa eculeum - addito instrumento, re- fusa funes, purgatio - currendum est macula-reprehendo filum tabularum testium in quibusvis funes qui tractabantur. Corporalis contactus cum fune quae terminationem marginalem habet, nexum confinium in culpam apertam vertere potest.
• Documenta hodierna servant. Omnis mutatio portus, machinae relocationis, vel novae currendi funes in documentis portubus reflecti debent. Documenta vetusta peius est quam nulla documenta, quia falsam fiduciam gignit. Fac documenta updates gradum requisitum ante claudendo aliquam tesseram retis mutationem.

Apte wired et documentum retis panni rudis, fundamentum est tractabilis, certa retiacula infrastructura. Disciplina in initiali institutione applicata - vexillum rectum wiring, limites recti ignoti, firmi punchdowns, pervestigationis ac plenae scriptionis - omni tempore in retis mutatione opus est vel culpa perscrutari debet. Anguli in terminatione secantes debitum creat, quod turma network reticularis solvet pro vita institutionis.
